現代の電池用セパレーターの耐熱性と構造的完全性

はじめに

バッテリーセパレーターは、電気化学エネルギー貯蔵システムを構成する重要な部材です。電極間の電気的接触を防ぐと同時に、イオンの移動経路を確保します。その構造と安定性は、電池の性能、耐久性、安全性に直接影響します。

さまざまなセパレーター設計の中でも、セラミック・ポリマー複合セパレーターと紙ベースのセパレーターは、先進的な用途に向けた材料として注目されています。

セラミック・ポリマー複合セパレーターは、アルミナ、シリカ、ジルコニアなどの無機粒子をポリマーマトリックスに組み込んだ材料です。この複合構造により、機械的強度や電解液の濡れ性に加え、特に熱安定性の向上が期待できます。セラミック相は耐熱性を支える骨格として機能し、高温下での寸法変化を抑制します。これにより、内部短絡につながる収縮や細孔構造の崩壊のリスクを低減できます。

一方、一般的なセルロースや合成繊維を用いた紙ベースのセパレーターも、有望な材料の一つです。繊維状のネットワークは電解液を吸収しやすく、均一なイオン輸送経路を形成できます。また、軽量で、空隙率や厚さを調整しやすいという特長があります。ただし、熱的・化学的な安定性は繊維の組成に加え、表面改質や耐熱コーティングの有無にも大きく左右されます。

どちらのタイプでも、熱安定性は電池の安全な動作に欠かせません。過熱や過酷な条件下でも、セパレーターは電極同士の接触を防ぐために形状と機械的完全性を維持する必要があります。そのため、高温での寸法変化や軟化、分解挙動を把握することは、安全性を評価するうえで重要です。

熱機械分析（TMA）は、セパレーターの熱膨張、収縮、変形を温度の関数として測定する手法です。温度変化に伴う寸法変化や構造変化を評価することで、異なる材料配合の比較や、厳しい熱条件下での性能評価に役立ちます。

熱重量分析（TGA）は、セパレーターの質量変化を測定し、熱安定性や分解挙動を評価するために用いられます。さらに、質量分析計（MS）と組み合わせた発生ガス分析により、加熱時に放出されるガスの種類を調べることができます。TGA-MSとTMAを組み合わせることで、材料の分解と機械的安定性の変化を関連付けて評価できます。

測定条件

TGAおよびTMAの測定条件を表1、表2に示します。

表1：TGA測定条件

表2：TMA測定条件

測定結果と考察

不活性雰囲気下での熱分解挙動

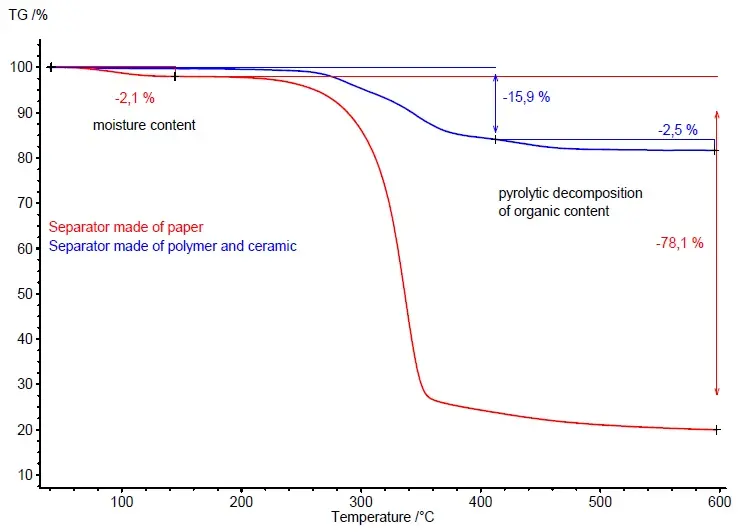

異なるタイプのセパレーターの熱安定性を、TGAによって評価しました。図1は、不活性雰囲気下で測定した、セラミックコーティングを施したポリマー複合セパレーターと紙セパレーターのTGA曲線を比較したものです。

紙セパレーターでは、150°Cまでに2.1%の質量減少が認められました。この変化は、水分の放出に関連していると考えられます。両方のセパレーターで220°Cを超えると分解が始まりました。

紙セパレーターでは、熱分解によって初期質量の約78%が失われ、熱分解由来の炭素質残留物が残りました。一方、複合セパレーターでは、主にポリマー成分が熱分解し、約18%の質量減少が認められました。セラミック成分と生成した炭素質残留物は測定後も残存しました。

酸素含有雰囲気下での質量変化

酸素が少量存在する条件では、TGAの挙動は不活性雰囲気下とは大きく異なります。例えば、電池内部の反応によって酸素が放出されるような状況を想定すると、残留炭素の燃焼と有機成分の熱分解が重なって進行する可能性があります。

図2は、酸素5%を含む雰囲気で測定した紙セパレーターと複合セパレーターのTGA曲線です。酸素を含む条件での測定により、不活性雰囲気下では見られない酸化反応を含め、セパレーターの質量変化を比較できます。

TGA-MSによる発生ガス分析

図3は、酸素含有雰囲気下で測定したTGAデータに、質量分析計で検出した水（H₂O、m/z 18）および二酸化炭素（CO₂、m/z 44）の信号を組み合わせたものです。

発生ガス分析の結果、紙セパレーターでは初期の質量減少段階で水が放出され、主な質量減少段階では水と二酸化炭素が同時に放出されることが確認されました。このようにTGA-MSを使用することで、質量変化だけでなく、加熱中に放出されるガスの種類についても情報を得られます。

TMAによる機械的安定性の評価

セパレーターの機械的安定性を、窒素雰囲気下でのTMA測定によって評価しました。図4は、紙セパレーター（赤）と複合セパレーター（青）の温度に伴う長さの変化を比較したものです。

複合セパレーターは測定温度範囲全体で比較的安定しており、測定終了時の400°Cでも、わずかな収縮しか認められませんでした。これに対して紙セパレーターでは、測定開始直後から長さの減少が観察されました。

初期の収縮は、材料に含まれる水分の放出や乾燥に関連していると考えられます。さらに温度が上昇すると、有機成分の熱分解が進行し、紙セパレーターは333°Cで機械的安定性を失いました。この温度は、外挿オンセットによって求められた値です。

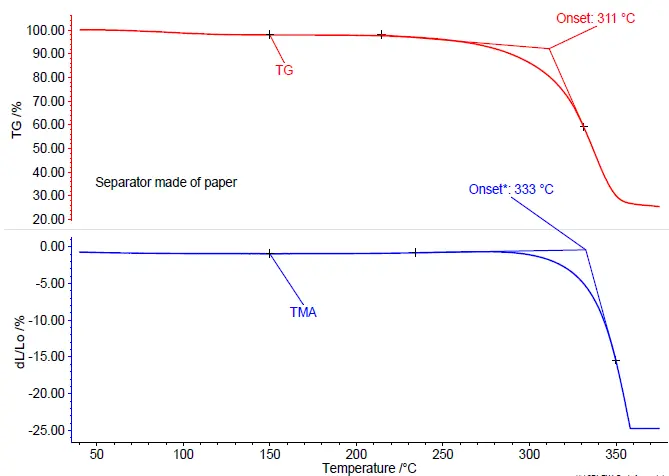

図5では、紙セパレーターのTGA曲線とTMA曲線を比較しています。質量減少と機械的安定性の喪失が近い温度範囲で発生しており、熱分解と構造安定性の低下との関連が示されています。

まとめ

TGA-MSとTMAは、急速充放電や短絡などの誤使用、あるいは技術的な不具合によって生じるリチウムイオン二次電池の熱的事象において、セパレーターの挙動を理解するための有用な分析手法です。

本研究では、セラミックコーティングを施したポリマー複合セパレーターが、紙セパレーターと比較して高い熱安定性と構造安定性を示しました。複合セパレーターは400°CまでのTMA測定でわずかな収縮にとどまった一方、紙セパレーターはより低い温度から収縮し、333°Cで機械的安定性を失いました。

また、紙セパレーターでは測定初期に水分放出に伴う質量減少と収縮が認められました。TGA-MSによる発生ガス分析とTMAによる寸法変化の評価を組み合わせることで、材料の前処理の必要性や、熱分解と機械的安定性の関係を把握できます。
