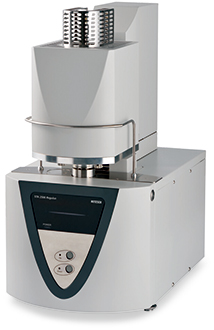

STA 2500 Regulus 高感度差動型示差熱天秤
新⊿型天秤機構を採用し、低ドリフト・高感度を実現。高温域でも安定した測定が可能です。
STA 2500 Regulus
特徴
- 新⊿型天秤機構により、TG分解能0.03 μgを実現。高温域でも低ドリフトでの測定が可能です。
- Slip-onホルダーを採用。試料の特性に応じて試料容器やホルダーを選択でき、交換も容易です。
- 天秤部に真空密閉構造を採用し、オートバキューム機能も搭載可能です。
- 拡張性に優れ、GC-MS、QMS、FT-IR、水蒸気分析などの各種分析手法との組み合わせに対応します。
- 蒸気圧測定にも対応しています。
アクセサリ
STA 2500 Regulusには、測定目的に応じたシステム環境を構築するため、各種アクセサリや別売品を用意しています。
Slip-onプレート（標準／大容量／耐腐食性）
各種容器（浅皿／深皿）
オプション
オートサンプルチェンジャー（ASC）
最大20検体に対応
水蒸気発生装置
露点制御装置 HC 9800
露点－20～90 ℃の幅広い範囲に対応し、水蒸気雰囲気下での高精度なTG測定が可能です。測定温度範囲：RT～1500 ℃
湿度制御装置 HC 9700
湿度5～90 %RHの雰囲気下で、高精度なTG測定が可能です。測定温度範囲：5～80 ℃
真空度制御ユニット
0.1～280 Paの低真空から中真空域において、真空度を制御しながらTG測定を行えます。
発生ガス分析装置（ガスクロマトグラフ質量分析計）
STA 2500に質量分析計（MS）を接続することで、TG-DTA-MSの同時測定が可能です。
全自動真空置換ユニット（Auto Vac）
測定雰囲気を迅速に置換し、酸素濃度を低減できます。
試料観察
融解など、各温度における試料の状態をカメラでリアルタイムに観察できます。
仕様
-
- 型式名
- STA 2500 Regulus
-
- 天秤方式
- 上皿式差動型天秤
-
- 温度範囲
- RT～1100 ℃／1600 ℃（加熱炉によって異なります）
-
- 重量測定範囲
- ±250 mg
-
- 試料重量
- 最大1 g
-
- 雰囲気
- 不活性、酸化性、還元性、減圧、水蒸気
-
- ASC（オプション）
- 最大20個の試料／参照物質を自動処理
アプリケーション
データ
鉄の相転移
STA 2500のDTAは高感度なため、弱い相転移も検出できます。また、全自動真空置換ユニット（Auto Vac）を使用すると、酸素濃度の低い測定雰囲気を作り出すことができます。

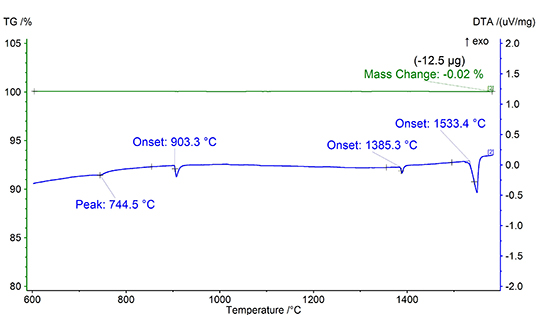

図は、純鉄試料を室温～1600 ℃に加熱して行ったTG-DTA測定の結果です。744 ℃で起きた反応は、試料の磁性が変化したことを表しています（青曲線）。908 ℃と1389 ℃のピークは結晶構造の変化によるもので、1533 ℃（外挿開始温度）の吸熱ピークは融解によるものです[1]。TGAシグナルに質量損失が検出されていないことから、真空密閉構造であること、および試料が純粋物質であることが示されています。
[1] Das Techniker Handbuch, Grundlagen und Anwendungen der Maschinenbau-Technik 第15版（Alfred Boge編、Vieweg Verlag社、1999年）
Super-Resモード（質量変化率調整）
スチレンブタジエンゴムのTG-DTA測定結果
スチレンブタジエンゴムは、耐熱性、耐摩耗性、耐老化性、機械的強度などに優れ、主に自動車用タイヤに使用されています。

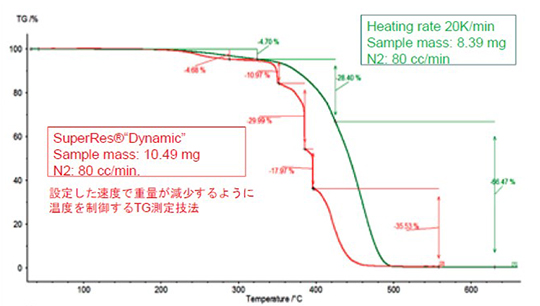

図は、一定速度で昇温した場合と、Super-Resモードを使用した場合の測定データを比較したものです。一定速度で昇温すると、近接した減量が同じ温度域で発生し、個々の減量挙動を明確に捉えることが困難な場合があります。一方、Super-Resモードでは、設定した質量変化率に応じて温度を制御することで、近接した減量挙動を分離して評価できます。
有機EL層の昇華
大気圧および減圧環境下におけるα-NPDの測定
有機多層構造体の中には、特殊な光学的特性や物理的特性を備えるものがあり、有機ELなどの新しい光電機器への応用が期待されています。α-NPDは、有機多層構造体の正孔輸送層に使用される材料です。

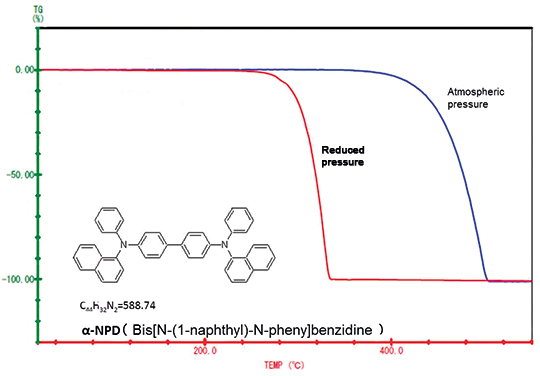

本装置は真空密閉構造を採用しているため、減圧下での測定も可能です。図は、減圧下でα-NPDを測定した結果で、昇華温度が380 ℃（大気圧、青曲線）から240 ℃（減圧、赤曲線）に低下したことを示しています。
