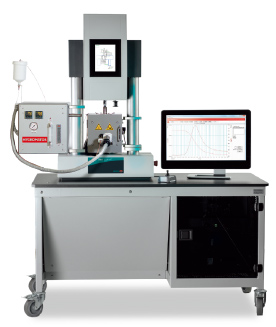

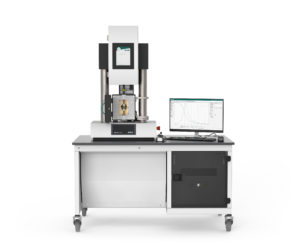

EPLEXOR Series動的粘弾性測定装置
高精度にしか出来ない高荷重測定
EPLEXORR High-Force DMTA Series
特徴
- 静的荷重はサーボモーター、動的荷重は新開発モーターと、2つのドライブを使用する事で高性能・高荷重測定が可能。最大6000N の静的荷重に加え、最大±6000N の動的荷重を与えられます。
- 2つのモーターを使用する世界初の” W ドライブ” システムにより、±6000Nの動的荷重と0.01μmオーダーの高精度な変位制御を両立。静的ドライブを使用した引張試験やタッキネス測定も可能。
- 荷重の検出精度を高めるために交換式センサーを採用。0.01μmの変位制御とあいまって、高荷重のアプリケーションから数10μm薄膜フィルムやファイバーの測定も容易に行えます。
- オートサンプラーもラインナップされております。
サンプルホルダー

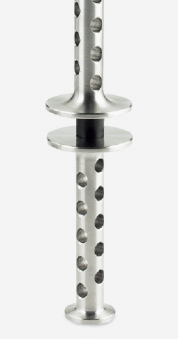

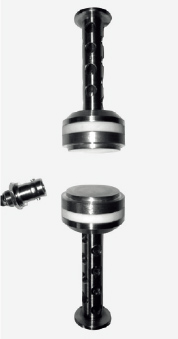

圧縮

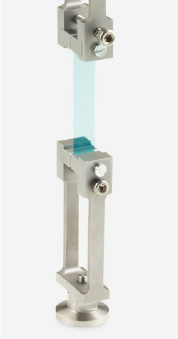

引張（フィルム）

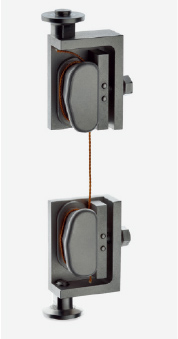

引張（繊維状）

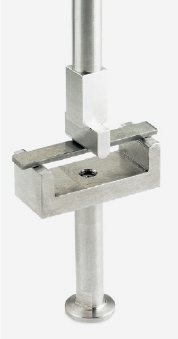

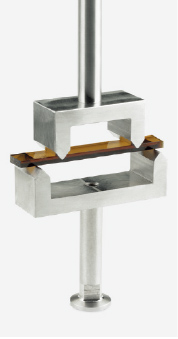

三点曲げ

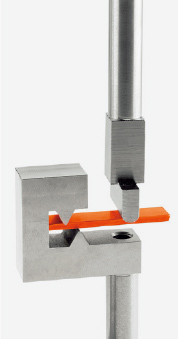

非対称三点曲げ
四点曲げ

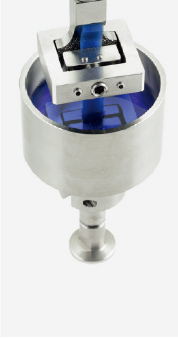

引張・液浸

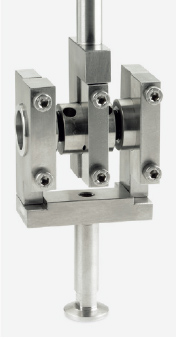

せん断

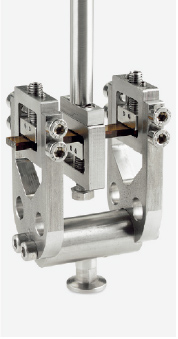

デュアルカンチ
レバー
DMTA+DEAの
同時分析
仕様
※表は横にスクロールできます。
| 型式 | EPLEXORR25N | EPLEXORR100N | EPLEXORR150N | EPLEXORR500N |
|---|---|---|---|---|
| 変調荷重範囲 | ±25N (50N)* | ±100N (200N)* | ±150N (300N)* | ±500N (1000N)* |
| 一定荷重範囲 | 150N | 150N オプション仕様:1500N | 150N オプション仕様:1500N | 150N オプション仕様:1500N |
| 動的ひずみ | ±1.5mm (3mm)* | ±1.5mm (3mm)* | ±1.5mm (3mm)* オプション仕様: ±3mm(6mm)* | ±1.5mm (3mm)* オプション仕様: ±3mm(12mm)* |
| 静的変位 | ～ 60mm | ～ 60mm | ～ 60mm | ～ 60mm |
| 周波数範囲 | 0.001 ～ 100Hz オプション仕様: 0.0001 ～ 200Hz | 0.001 ～ 100Hz オプション仕様: 0.0001 ～ 200Hz | 0.001 ～ 100Hz オプション仕様: 0.0001 ～ 200Hz | 0.001 ～ 100Hz オプション仕様: 0.0001 ～ 200Hz |
| 温度 | 室温 ～ 500℃ オプション仕様**: -160 ～ 500℃, 室温 ～ 1000℃/1500℃ | 室温 ～ 500℃ オプション仕様**: -160 ～ 500℃, 室温 ～ 1000℃/1500℃ | 室温 ～ 500℃ オプション仕様**: -160 ～ 500℃, 室温 ～ 1000℃/1500℃ | 室温 ～ 500℃ オプション仕様**: -160 ～ 500℃, 室温 ～ 1000℃/1500℃ |
| HYGROMATORR | 湿度:5 ～ 95%rH; 温度:5 ～ 95℃ | 湿度:5 ～ 95%rH; 温度:5 ～ 95℃ | 湿度:5 ～ 95%rH; 温度:5 ～ 95℃ | 湿度:5 ～ 95%rH; 温度:5 ～ 95℃ |
| UV アクセサリー | オプション | オプション | オプション | オプション |
- * ピーク値（ピーク to ピーク）
- ** オプション最大温度は、1000℃ または 1500℃。旧機種の EPLEXORR にも装備可能
アプリケーション
データ
SBRのガラス転移測定

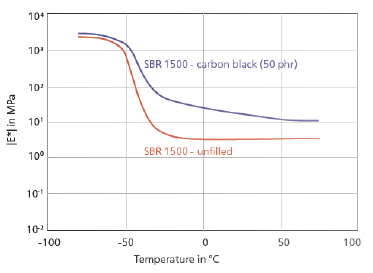

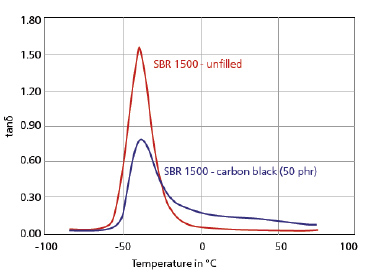

図はカーボンブラックを配合したSBRと配合していないSBRの複素弾性率E*と損失正接tanδの温度依存性を示したグラフです。
カーボンブラックを配合していないSBRの複素弾性率E*はガラス転移の前後で約3000MPaから5MPa以下まで減少しているのに対し、カーボンブラックを配合しているSBRはガラス転移以降約2倍の値を取ります。
ゴムサンプルはガラス転移前では非常に硬く、サンプルを変形させるには高荷重をかける必要があります。直径10mmほどの大きいゴムサンプルの高荷重圧縮測定はネッチのEPLEXORR 500 Nで測定することができます。
ニッケルチタン形状記憶合金の高荷重引張り測定

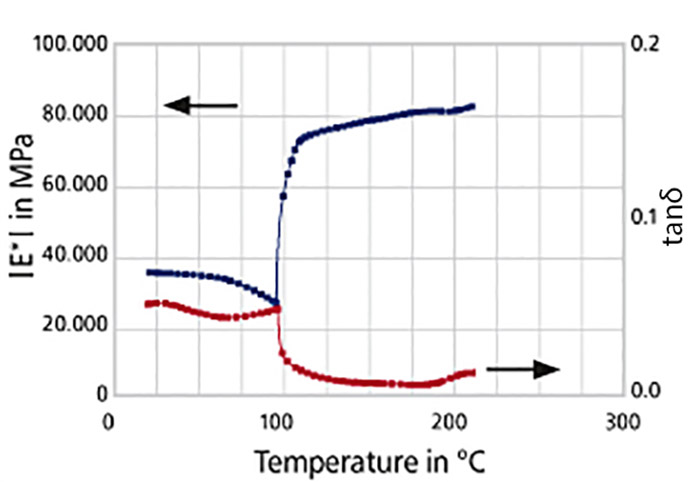

図はニッケルチタン形状記憶ワイヤーの複素弾性率E*と損失正接tanδの温度依存性を示したグラフです。温度上昇に伴い、形状記憶合金は金属固有の温度（100℃）でマルテンサイトからオーステナイトへの変態が見られます。この温度で急激な複素弾性率E*の増加と損失正接tanδの減少が観察されました。（昇温速度：3℃/min, 周波数：10Hz,引張）
石英ガラスの高温測定

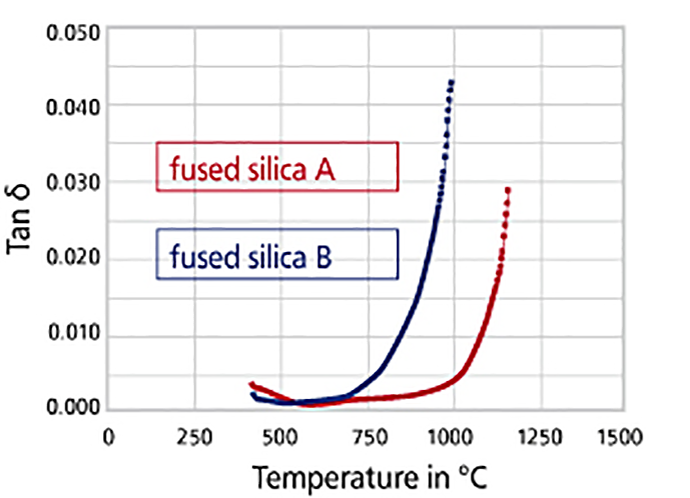

EPLEXORは1500℃までの高温測定に対応した世界で最初のDMAです。図は幅5mm × 厚み2mm × 長さ30mmのそれぞれ異なる石英ガラスを測定した結果です。高温における損失正接tanδの値はサンプル間で大きく異なっていることが分かります。（昇温速度：2℃/min, 周波数：1Hz, 非対称3点曲げ）
